Сонячна електростанція - це складна інженерна система. Вона вимагає точного розрахунку та дотримання технічних норм. Монтаж СЕС повинен відповідати правилам експлуатації електроустановок.
Потужний модуль на 500 Вт втрачає до 25% виробітку при порушенні технології встановлення. Помилки при кріпленні чи підключенні призводять до збоїв системи. Надійний монтаж впливає на довговічність та безпеку всієї станції.
Існує два основні способи розміщення обладнання - покрівельний та наземний. Кожен варіант має свої переваги залежно від типу ділянки. Вибір методу визначає складність робіт та подальшу експлуатацію системи.
Цей гайд покроково пояснює процес встановлення сонячної електростанції. Ви дізнаєтесь про нюанси, які враховують фахівці під час монтажу. Професійна робота - розумне рішення для власників житла та бізнесу в Україні.
Основні висновки
- Монтаж сонячних панелей - інженерний процес, що впливає на термін служби та безпеку системи.
- Порушення технології встановлення знижує виробіток панелі до 25%.
- Існує два способи монтажу: покрівельний та наземний, кожен зі своїми перевагами.
- Правильне кріплення та електричні з'єднання критично важливі для стабільної роботи СЕС.
- Професійний монтаж гарантує довговічність та максимальну ефективність станції.
- Самостійне встановлення вимагає детального вивчення кожного етапу перед початком робіт.
1. Підготовка даху та ділянки перед монтажем сонячних панелей
Якість роботи сонячної станції залежить від панелей та підготовки даху чи ділянки. Перший крок — оцінка місця, де розміщуватимуть модулі. Розберемо, що потрібно на кожному етапі підготовки.
Технічне обстеження покрівлі та розрахунок навантаження
Технічне обстеження даху для СЕС показує, чи витримає покрівля вагу конструкції. Фахівці перевіряють стан крокв, покриття та кріплень. Вони шукають ознаки гниття чи корозії металу.
Кожна панель важить від 18 до 25 кілограмів. Вітрове навантаження може подвоїти тиск на дах під час сильного шторму.
Результат обстеження — звіт про стан даху. Він показує, чи потрібне посилення або ремонт покрівлі перед установкою модулів.
Інструменти, кріплення та витратні матеріали для монтажу
Для монтажу потрібен набір кріплень і витратних матеріалів. Вони забезпечують надійну фіксацію конструкції на даху. До базового переліку належать:
- гачки або анкери для сонячних панелей, що кріплять систему до крокв;
- алюмінієві профілі та кронштейни для утримання модулів;
- шурупи для монтажу панелей та шпильки для додаткової фіксації;
- герметик для якісної герметизації кріплень на даху.
Після встановлення кожного елемента перевірте гідроізоляцію після монтажу СЕС. Це допоможе уникнути протікань покрівлі.
Підготовка ділянки під наземну сонячну електростанцію
Підготовка ділянки під СЕС починається з геологічних досліджень. Зазвичай достатньо однієї точки для визначення типу ґрунту. Для станції потужністю 30 кВт потрібно приблизно 500 м² рівної площі.
Фундамент обирають залежно від геології: металеві палі, геошурупи або бетон. Бетон потребує часу для висихання. Сталеві конструкції обробляють гарячим цинкуванням для захисту від корозії.
Плануючи земельну ділянку для СЕС, передбачте дренаж та огорожу наземної сонячної станції. Також потрібне заземлення для безпечної експлуатації системи.
2. Як правильно монтувати сонячні панелі: покрокова інструкція
Точна розмітка даху під сонячні панелі визначає рівномірність навантаження на покрівлю. Кожен наступний крок монтажу залежить від якості попередньої розмітки. Надійність кріплення гарантує безпеку всієї системи.
Процес монтажу охоплює кілька послідовних етапів:
- розмітка місць кріплення та пошук крокв;
- встановлення гачків, анкерів і алюмінієвих рейок;
- підйом, фіксація та вирівнювання модулів;
- дотримання технологічних зазорів і вентиляції.
2.1 Розмітка місць кріплення та пошук крокв
Розмітка місць кріплення СЕС стартує з пошуку крокв. Саме на них передається основне навантаження конструкції. Майстер застосовує металошукач або магнітний детектор для визначення розташування дерев'яних балок.
Схема розміщення сонячних панелей формується з урахуванням орієнтації даху та кута нахилу. Помилка в розмітці призводить до нерівномірного навантаження. Ризик пошкодження покрівлі зростає навіть при відхиленні на кілька сантиметрів.
Точна розмітка — фундамент надійного кріплення панелей до крокв. Це гарантує безпеку всієї системи на десятиліття.
2.2 Встановлення гачків, анкерів і алюмінієвих рейок
Встановлення анкерів для сонячних панелей починають одразу після завершення розмітки. Відстань між опорними кронштейнами витримують у межах 100-120 см. Іноді допускається до 140 см, залежно від рекомендацій виробника.
На металочерепиці профіль монтують через отвір під шуруп-гвинт із гумовим ущільнювачем. За потреби додатково герметизують бітумним герметиком. Для бітумної черепиці застосовують Т-подібний кронштейн разом із бітумною стрічкою.

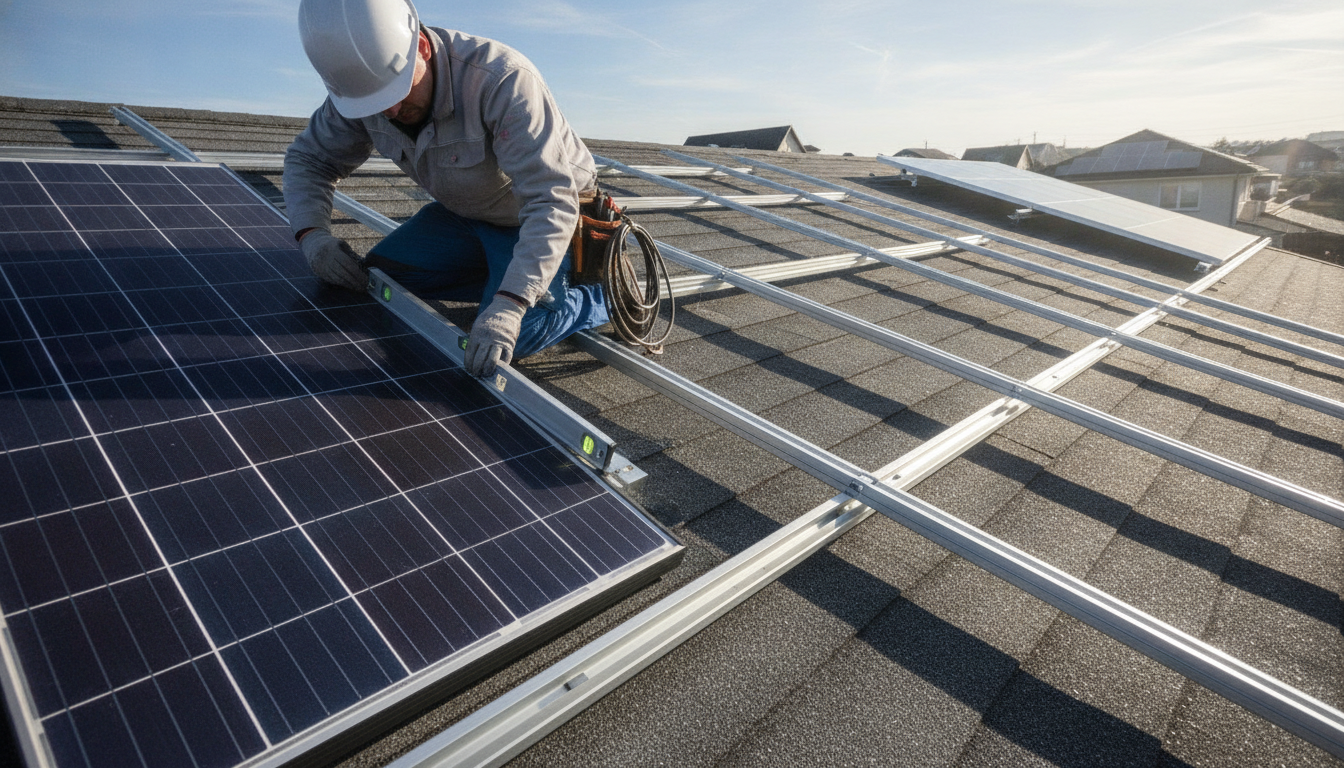

Після монтажу анкерів встановлюють алюмінієві рейки. Вирівнювання рейок для панелей виконують за допомогою будівельного рівня. Від цього залежить геометрія всього ряду та коректне встановлення притисків.
2.3 Підйом, фіксація та вирівнювання сонячних модулів
Підйом панелей на дах виконують за допомогою страхувальних поясів та підйомних механізмів. Це запобігає падінню чи пошкодженню модулів. Укладання сонячних модулів розпочинають з кута даху.
Фіксація першої сонячної панелі — найвідповідальніший момент. Вона задає рівень для цілого ряду. Панелі кріплять до профілю Т- та Z-подібними прижимами.
Гвинти затягують рівномірно та без надмірного зусилля. Монтаж панелей у ряд продовжують до фіксації крайньої панелі. Вирівнювання кожного модуля гарантує рівномірний розподіл навантаження.
2.4 Технологічні зазори, вентиляція та відступи від перешкод
Технологічний зазор між панелями враховує температурне розширення під впливом сонячних променів. Стандартна відстань становить кілька міліметрів. Це запобігає деформації рами при нагріванні.
Вентиляційний зазор під панелями має становити приблизно 10 см. Це запобігає перегріву модулів та підвищує ефективність вироблення енергії. Відстань від краю даху розраховують окремо для кожного об'єкта.
Монтаж панелей біля вентиляції, димоходів чи антен вимагає індивідуального розрахунку відступів. Обхід перешкод під час монтажу СЕС потребує точного планування. Панелі можуть відкидати тінь на сусідні ряди.
3. Особливості монтажу залежно від типу покрівлі та ґрунту
Металочерепиця, плоский бетонний дах чи відкрита земельна ділянка — кожна поверхня вимагає власної технології кріплення. Монтаж сонячних панелей на дах приватного будинку суттєво відрізняється від встановлення на комерційному об'єкті. Розглянемо ключові відмінності для трьох найпоширеніших варіантів монтажу.
3.1 Монтаж на скатний дах: металочерепиця, профнастил, шифер
Монтаж сонячних панелей на скатний дах залежить від матеріалу покрівлі. На металочерепицю кронштейн кріплять шуруп-гвинтом крізь профіль. Отвір герметизують гумовим ущільнювачем.
Профнастил монтують за схожою схемою, але довжину кріплення підбирають під висоту хвилі покриття.
Для шиферу та бітумної черепиці застосовують Т-подібний кронштейн разом із бітумною стрічкою. Це забезпечує додаткову герметичність з'єднання.
- металочерепиця — кронштейн зі шуруп-гвинтом та гумовим ущільнювачем;
- профнастил — кріплення через хвилю з підбором довжини гвинта;
- шифер — Т-подібний кронштейн з бітумною стрічкою;
- бітумна та керамічна черепиця — індивідуальний гак під профіль покриття.
Порада: перед монтажем панелей на металочерепицю чи профнастил перевірте товщину металевого листа. Тонкий метал може не витримати навантаження без додаткового підсилення крокви.
3.2 Монтаж на плоский дах та баластна система кріплення
Монтаж сонячних панелей на плоский дах має свою специфіку. Свердління покрівлі тут небажане, особливо якщо зверху лежить мембранне покриття. Для комерційних об'єктів частіше застосовують баластну систему кріплення.
Трикутні опори утримують конструкцію власною вагою, без пошкодження гідроізоляції. Кут нахилу панелей на плоскому даху зазвичай становить 10-15 градусів. Відстань між рядами розраховують так, щоб один ряд не затіняв інший протягом дня.
Розрахунок баласту для сес залежить від вітрового навантаження регіону та маси самої конструкції. Порада: замовляйте розрахунок ваги баласту у інженера. Помилка може призвести до перевантаження покрівлі або до зриву конструкції вітром.
3.3 Монтаж наземної сонячної електростанції
Наземна сонячна електростанція вимагає надійного фундаменту. Вибір типу залежить від ґрунту ділянки. На піщаних та слабких ґрунтах використовують гвинтові палі, на щільних — геошурупи.
Каркас для сонячних панелей на землі виготовляють зі сталі з гарячим цинкуванням. Це захищає металоконструкцію від корозії на весь термін експлуатації станції. Мінімальна висота конструкції становить 1 метр — це захищає модулі від снігу взимку.
Порада: перед монтажем наземної сес замовте геологічне дослідження ділянки. Це допоможе правильно підібрати тип фундаменту. Ви уникнете просідання конструкції в майбутньому.
4. Перевірка монтажу, типові помилки та подальший догляд за СЕС
Після завершення встановлення роботи не закінчуються. Якісний монтаж потребує ретельної перевірки. Навіть незначна похибка здатна знизити ефективність усієї системи.
Типові помилки під час встановлення СЕС трапляються навіть у досвідчених виконавців. Неправильна орієнтація панелей зменшує виробіток енергії на 10-25%. Це суттєва втрата для власника станції.
Використання неякісного кабелю провокує нагрівання проводки та додаткові втрати потужності. Відсутність заземлення загрожує ураженням струмом і виходом інвертора з ладу. Економія на кріпленні часто закінчується обривом конструкції під час сильного вітру.
Що перевірити після монтажу сонячних панелей? Виміряйте напругу та силу струму на виході. Перевірте стабільність роботи інвертора.
Як протестувати СЕС після встановлення? Простежте за показниками генерації в умовах прямого сонячного світла. Система повинна працювати рівномірно, без перепадів.
Регулярний догляд продовжує термін служби станції. Панелі потребують періодичного очищення, кріплення — контролю міцності. З'єднання потребують перевірки герметичності.
Чи можна встановити сонячні панелі самому? Теоретично так, але процедура має безліч технічних нюансів.
Звернутися до кваліфікованих фахівців — найкращий спосіб уникнути помилок під час монтажу. Вони допоможуть правильно розрахувати навантаження та підібрати матеріали. Фахівці встановлять СЕС відповідно до всіх технічних вимог.
