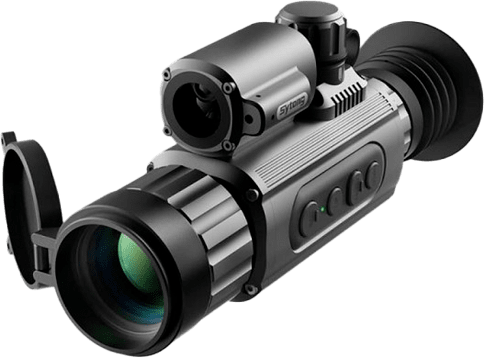

Тепловизионный прицел позволяет наблюдать объекты даже при практически полном отсутствии видимого света. В отличие от обычной оптики и многих приборов ночного видения, он формирует картинку на основе инфракрасного излучения, которое испускают нагретые предметы. Благодаря этому человек, животное, техника или другие объекты могут выделяться на фоне окружающей среды независимо от наличия луны или искусственного освещения.
Современные прицелы с тепловизором от Grand Pulsar отличаются характеристиками матрицы, оптики, дисплея и электроники. Именно сочетание этих компонентов определяет, насколько четким будет изображение, на каком расстоянии можно обнаружить объект и насколько хорошо будут заметны небольшие температурные различия.
Как работает тепловизионный прицел
Основой работы тепловизора является регистрация инфракрасного излучения. Объектив собирает его и направляет на чувствительную матрицу. Она преобразует полученную тепловую информацию в электрический сигнал, после чего процессор обрабатывает данные и формирует изображение, которое пользователь видит на встроенном дисплее.
Разные температуры отображаются различными оттенками. В зависимости от выбранной цветовой палитры более теплые участки могут быть белыми, черными, красными или другими цветами. Прибор при этом не показывает реальный цвет объекта, а визуализирует распределение тепла.
Основные элементы конструкции
Несмотря на различия между моделями, большинство современных тепловизионных устройств построены по похожему принципу. В их конструкции можно выделить несколько ключевых компонентов:
- объектив, принимающий инфракрасное излучение;
- тепловизионную матрицу, фиксирующую температурные различия;
- процессор обработки изображения;
- встроенный дисплей;
- систему питания и управляющую электронику.
Каждый из этих элементов влияет на конечный результат. Поэтому оценивать прибор только по одному параметру, например разрешению матрицы, не совсем правильно.
От чего зависит качество тепловизионного изображения
Разрешение и чувствительность матрицы
Матрица является одним из важнейших компонентов тепловизора. Чем выше ее разрешение, тем больше отдельных точек участвует в формировании изображения и тем лучше может быть детализация объекта. Особенно заметна разница при наблюдении на значительном расстоянии или при использовании цифрового увеличения.
Не менее важна температурная чувствительность сенсора. Она показывает, насколько небольшую разницу температур способен различить прибор. Высокая чувствительность помогает лучше видеть контуры объектов в условиях, когда их температура близка к температуре окружающего фона.
Объектив и дальность наблюдения
Характеристики объектива определяют количество инфракрасного излучения, попадающего на матрицу, поле зрения и возможности работы на разных дистанциях. Оптика с большим фокусным расстоянием обычно лучше подходит для наблюдения удаленных объектов, но поле зрения при этом становится уже.
Поэтому заявленная дальность обнаружения не означает, что на таком же расстоянии можно будет рассмотреть все детали. Стоит различать обнаружение объекта, его распознавание и более точную идентификацию.
Частота обновления и качество дисплея
Частота обновления показывает, сколько кадров в секунду способен формировать тепловизор. При высокой частоте движения на экране выглядят более плавными, что особенно заметно при перемещении прибора или наблюдаемого объекта.
На восприятие изображения влияет и внутренний дисплей. Даже хорошая матрица не сможет полностью раскрыть свои возможности, если экран имеет низкое разрешение или недостаточную контрастность.
Как внешние условия влияют на работу тепловизора
Хотя тепловизионная техника способна работать без видимого света, погодные условия все равно имеют значение. Сильный дождь, густой туман и высокая влажность могут уменьшать дальность и контрастность изображения. Также сложнее различать объекты, температура которых практически совпадает с температурой окружающей среды.
Таким образом, качество картинки в тепловизионном прицеле зависит сразу от нескольких факторов: разрешения и чувствительности матрицы, параметров объектива, алгоритмов обработки сигнала, частоты обновления и характеристик дисплея. Сравнивать устройства лучше по совокупности этих параметров, учитывая предполагаемые условия наблюдения и необходимую дистанцию.
